溫度隔離安全柵特點
1、溫度變送器和溫度隔離式安全柵模擬傳輸精度達0.5%F.S；溫度漂移0.02%F.S。
2、電阻和電偶輸入通道路設計為雙重化電路，使系統的安全性和可靠性得到有效提高。
3、本安電路與非本安電路變壓器隔離，無直接聯系，隔離耐壓高達150Vms。
4、快速熔斷絲具有快速和高分?jǐn)嗄芰?，分?jǐn)嗄芰_(dá)到250VAC電壓。符合最新本質安全型電路國際標準。
5、電源變壓器和信號變壓器整體封裝，消除元件彈接及達接的可能性，產品具有高可靠性和安全性。
6、安全柵選用優質進口品牌的半導體器體，自動化SMT貼片工藝制造，以及計算機等現代化測試設備對產品測試，保證產品可靠。
8、產品設計電路充分優化，按國際電磁兼容性標準要求設計。
9、每一產品出廠前經過高溫老化處理，品質絕對保證。
SWP8081-EX和SWP8083-EX技術指標
1、防爆標記： [Exib]ⅡCT6
2、防爆參數：Uo≤2.5V；Io≤95mA；Co≤0.45u；Lo≤Q；Po≤0.3W；Um＝250Vrms/DC
3、電源電壓： 24VDC±10%
4、消耗功率： 1.8W（24V供電，二路20mA輸出）
5、輸出負載: ≤750Ω（內部250Ω負載）
6、輸出精度： 0.5%F.S
7、溫度漂移： 0.01%F.S
8、環境溫度： +5℃～40℃
9、相對濕度： 5％～85％RH
10、儲存溫度： -40℃～85℃、
11、重 量： 約150ｇ
12、安裝場所： 周圍空氣中應不含對鉻、鎳、銀鍍層起腐蝕作用的介質。
熱電偶安全柵選型表（一入二出）
SWP8081-EX-□/□-□
| | | |————————————————————————— 量程上限 20mA輸出對應量程
| | | |————————————————————————— 量程上限 4mA輸出對應量程
| | |—————————————————————————— 01 B分度號輸入 量程范圍 400-1800℃
| 02 S分度號輸入 量程范圍 0-1600℃
| 03 K分度號輸入 量程范圍 0-1300℃
| 04 E分度號輸入 量程范圍 0-1000℃
| 05 T分度號輸入 量程范圍 -200～320℃
| 06 J分度號輸入 量程范圍 0-1200℃
| 07 WRe分度號輸入 量程范圍 0-2300℃
|———————————————————————————————— SWP8081-EX 熱電偶安全柵
熱電阻安全柵選型表（一入二出）
SWP8083-EX-□/□-□
| | | |————————————————————————— 量程上限 20mA輸出對應量程
| | |—————————————————————————— 量程上限 4mA輸出對應量程
| |———————————————————————————— 08 Pt100分度號輸入 量程范圍 -200～650℃
| 10 Cu50分度號輸入 量程范圍 -50～150℃
|———————————————————————————————— SWP8083-EX 熱電阻安全柵

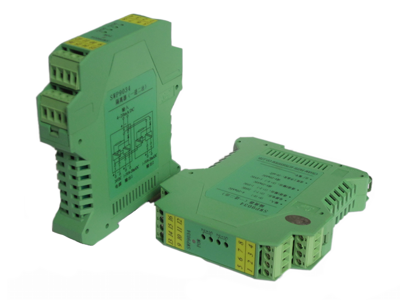

香港昌暉SWP8000溫度變送器實物彩圖
