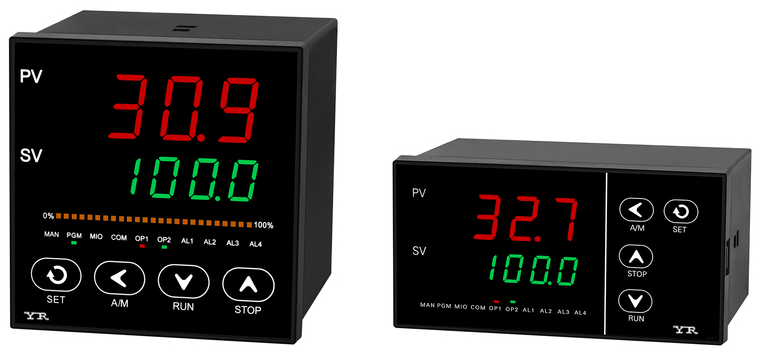

昌暉YR-RJDP系列高性能多段限幅程序溫控器采用先進控制算法和2自由度PID控制，滿足各種工業電爐、回火爐、隧道爐、玻璃鋼化爐、保溫爐、試驗電爐、烤爐、烤箱、熱流道行業、橡塑制品、食品加工、電線電纜、金屬熱處理、啤酒發酵等領域等升溫、降溫和恒溫的精密溫度控制，控溫過程PID為多段、每段獨立PID參數設定/每段獨立功率限幅/每段獨立運行時間設定和平臺運行模式，大幅減少溫度過沖等不良現象，在1500℃時控溫精度達到±1℃，在溫度控制系統中能達到日本島電和英國歐陸進口溫控器一樣出色的控溫效果。



高精度程序段溫控器特點
◆先進Ra-PID(RationaLOOP PID)和Just-FiTTER的PID控制算法
YR-RJDP系列高性能多段限幅程序溫控器采用了Ra-PID(RationaLOOP PID)和Just-FiTTER的PID控制算法，對普通PID無法處理的高階過程有很好的控制效果，在復雜應用中通過控制響應速度，并大幅減少過程過沖等不良現象，在于溫度、壓力、流量等過程控制均可取得很好效果。

◆2自由度PID控制
以前的PID控制中用同一控制點對目標值的響應和對干擾的響應，因此，在設定控制點的PID參數時如果重視干擾響應(通常P、I設定得較小，D設定得較大)，則目標值響應易出現超調；反過來，如果重視目標值響應(通常P、I設定得較大)，則干擾響應就會變慢，干擾出現后要較長時間測量值才會接近控制目標值。這樣程序溫控器無法同時兼顧目標值響應和對干擾響應控制要求，控制效果不佳。YR-RJDP系列高性能多段限幅程序溫控器通過引進2自由度PID控制方式，在保留PID優點的同時，可同時滿足目標值響應和干擾響應。

◆獨立分段限幅功能
每個廠家溫控器都有輸出限幅功能(所有程序段設置同一限幅值)，昌暉程序溫控器是獨立分段限幅(即每段程序都具備輸出限幅功能；特別適合控溫精度要求高)，這種方式對保護加熱功率元件、滿足工藝控制要求和控制溫度過沖很實用，特別適合控溫精度要求高的行業，如真空爐行業。

◆平臺運行功能
平臺運行功能為昌暉多段限幅溫控器技術亮點！每個廠家的多段可編程溫控器都可以通過儀表面板按鍵實現手動“啟動”、“停止”、“清零”、“步進”等功能，昌暉儀表在此基礎上推出更可靠和智能的多段程序溫控器平臺運行功能：


①PV等待功能
a、多段限幅程序溫控器每個程序段的運行時間是由用戶自己根據實際工藝需要設定的，儀表按照設定的程序時間運行。假如過程控制中出現異常導致實際溫度并未達到該段程序所要求的目標溫度值但該段程序運行時間已達到，其他廠家的儀表則自動轉入下一段程序開始運行，解決這個問題必須通過人工合理設置該段程序運行時間，讓溫度達到工藝要求后才運行下一段程序，否則將導致控溫要求不滿足工藝要求?！癙V等待功能”很好的解決該問題：對于升溫段可以選擇傳統的以時間為準，也可以選擇以PV為準運行程序；對于升溫段，“PV等待功能”自動處理因程序段時間設置不合理的問題，儀表會自動增加時間或扣掉多余時間，直到PV達到目標溫度，儀表才會運行下一段程序。
b、對升溫段和降溫段而言程序段時間用戶只要隨便設置大于零的數值即可，不用再糾結程序時間的夠不夠用；
c、對于保溫段嚴格按照設定的時間運行。

②任意段測量值啟動功能
昌暉多段程序溫控器在任意程序段掉電后儀表可以自動從掉電時的PV值啟動(此時下窗口的SV=PV)，省去用戶人工跳過已經執行過的程序段的過程，且該段的運行時間自動扣除此段已運行的時間。

③儀表會自動識別升溫或降溫過程
a、在整個程序段中儀表會自動識別控制系統處于升溫或降溫階段，只要PV達到下一程序目標溫度，即使程序運行時間尚未走完，自動轉入下一段程序運行。這便于有效提高控制系統的工作效率。
b、昌暉程序溫控器/溫控儀可以自動識別控制過程處于保溫段還是升溫段，對于保溫段昌暉程序溫控器嚴格按照設定的時間運行。

◆開放的儀表參數存儲功能
已調試好的昌暉多段限幅程序溫控器參數(非出廠設置參數)備份和恢復對于設備制造商而言備份現場已調試好的參數可以減少售后服務的工作量。
a、備份的具體操作：按SET鍵兩秒進入菜單，將LOC參數設置為0，退出菜單顯示狀態；再次按SET鍵兩秒進入菜單，這時只有出現幾個現場參數，將LOC設為202；屏幕會出現1-2秒的閃爍，這代表完成了參數的備份；
b、恢復已備份的參數：按SET鍵兩秒進入菜單，將LOC參數設置為0，退出菜單顯示狀態；再次按按SET鍵兩秒進入菜單，這時只有出現幾個現場參數，將LOC設為303；屏幕會出現1-2秒的閃爍，這時完成了已備份參數的恢復。

◆具備恢復出廠設置功能
實際使用中可能會出現參數被設置亂的情況，這時可以將控制參數恢復到出廠設置狀態，首先按SET鍵兩秒進入菜單，將LOC參數設置為0，退出菜單顯示狀態；再次按SET鍵兩秒進入菜單，這時只有出現幾個現場參數，將LOC設為404，此時屏幕會出現1-2秒的閃爍，這代表參數已恢復到出廠設置。

◆多種信號輸入
昌暉多段可編程溫控器輸入信號類型可以是熱電偶、熱電阻、電壓和電流中的任意一種。


◆采用標準MODBUS RTU通訊協議，兼容8N1和8N2，支持03H/04H/06H/10H命令；一次可讀寫32個參數，耗時不超過0.25秒，通訊效率遠超其他國產儀表，可媲美日本儀表。


◆高清晰顯示
昌暉程序段溫控器在沒上電時顯示板呈黑色，上電后在清晰顯示參數值(白天強光下清晰可視，晚上不炫目)

多段可編程溫控器未上電

通電后的多段程序溫控器

◆昌暉程序溫控器質量穩定可靠(質保三年)，控制精度高，SV=1500℃時控溫精度±1℃。
◆控制輸出方式有繼電器接點、電壓脈沖和連續電流、電壓可選
昌暉YR-RJDP系列多段程序溫控器內部采用模塊化結構，用戶插上不同的功能組件即可改變程序溫控器控制輸出方式
◆可選配DC24V饋電輸出
多段程序溫控器所帶DC24V饋電可以給二線制變送器提供回路電源

YR-RJP系列程序溫控器選型表

YR-RJDP①②-③④/⑤-⑥-⑦-⑧-⑨-⑩

①溫控儀外形尺寸
[8]：160×80mm
[S8]：80×1600mm
[9]：96×96mm
[4]：96×48mm
[S4]：48×96mm
[1]：48×48mm
[DR]：導軌安裝

③溫控器通訊
[0]：無通訊接口(標準配置)
[8]：RS485通訊

⑩溫控器供電電壓
[T]：100V-240VAC/50-60Hz供電
[W]：DC24V供電

②4-20mA控制輸出+RS485通訊+2個報警+DC24V饋電
YR-RJDP①05-820-23-HL-N-P-T(輸入信號為熱電偶、熱電阻、電流和電壓輸入)
YR-RJDP①05-820-12-HL-N-P-T(輸入信號為4-20mA輸入)
