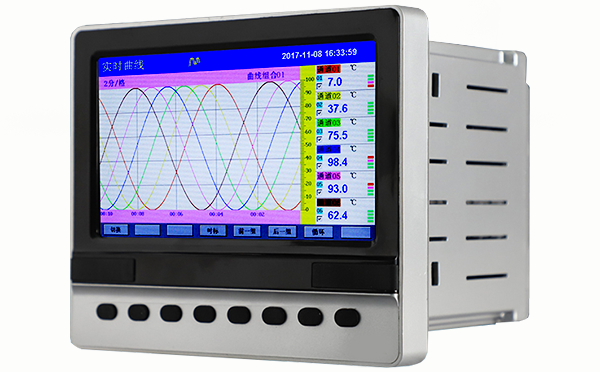

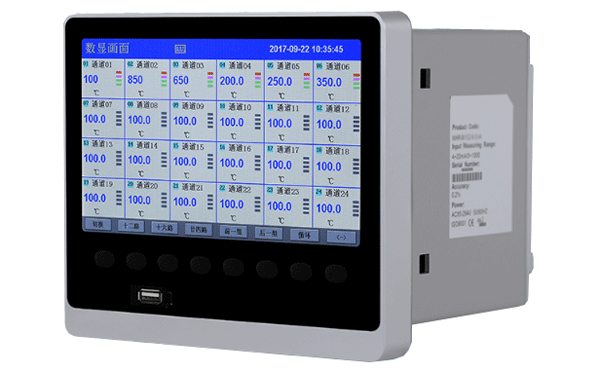

YR-ASR600為1~48路可切換輸入以太網無紙記錄儀，采用SHARP 7英寸彩色液晶屏顯示測量數據(總覽、數字顯示、棒圖顯示、曲線顯示)、歷史曲線、信息(報警信息、累積報表)和功能畫面(數據備份打印)。彩色記錄儀外形為185×154mm，可輸入標準電壓、標準電流、熱電偶、熱電阻、毫伏和頻率等信號。YR-ASR600具有DC24V配電輸出、18路繼電器報警輸出或12通道變送輸出、流量積算、溫壓補償、打印、遠程通訊及即插即用普通U盤歷史數據轉存功能。




彩色無紙記錄儀將以前記錄在記錄紙上的測量、運算數據顯示在液晶畫面上，同時也可以保存在U盤中。測量、運算數據可以作為顯示數據保存在無紙記錄儀內存中，也可以通過手動備份的方式保存在外部存儲媒體U盤中。

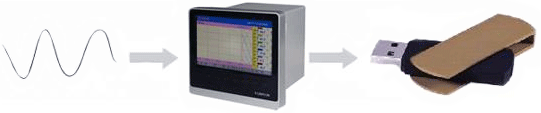

現場測量數據-彩色無紙記錄儀-U盤(USB2.0接口,最大可支持8GU盤)

顯示數據是無紙記錄儀畫面顯示曲線和數顯的數據。它是彩屏無紙記錄儀從采樣到的數據中篩選出來的。一個數據相當于曲線畫面上的一個點，一個數據代表的時間是由彩色無紙記錄儀記錄間隔決定的。顯示數據相當于原來的記錄紙，對長時間觀測很適合。

昌暉儀表依托國外先進技術并結合自身雄厚的研發能力，在彩屏無紙記錄儀穩定性、可靠性和記錄儀網絡軟件三方面處于目前國內領先地位，迅速成為國產彩屏無紙記錄儀生產商中的后起之秀。產品具有以下特點：

可靠的結構
1、全鋁密封外殼及內部屏蔽板，保證記錄儀在惡劣環境中正常工作
2、信號端子采用德國菲尼克斯插拔式端子，保證方便穩定
3、以太網無紙記錄儀整體外觀流線形設計，體積小而輕，改變以往老式記錄儀表長而重的缺點
4、設計面板采用ABS+PC材料的雅克力設計，輕觸開關操作，前蓋防水等級為IP54等級

彩色無紙記錄儀硬件及系統
1、采用高速、高性能32位ARM微處理器，畫面響應時間<0.2秒，可同時實現48路信號的檢測、記錄、顯示和報警
2、進口SHARP公司7英寸800×480點陣TFT高亮度彩色圖形液晶顯示，亮度可調
3、采用國際名廠元器和最新大規模集成電路，確保整機高性能
4、大容量64MByte FLASH閃存芯片存貯歷史數據，掉電永不丟失數據
5、集成硬件實時時鐘，無紙記錄儀掉電情況下時鐘也能準確運行
6、記錄儀在85VAC-265VAC范圍內正常工作
7、采用先進無跳線技術，儀表萬能輸入

豐富的顯示功能
1、提供曲線顯示、棒圖顯示、數字顯示、總覽顯示(帶二、四、六、十二、十六、二十四 6種數顯畫面同屏顯示通道實時數據)等多種中文畫面
2、提供全新的T6輸入法，可輸入中文、英文、數字、特殊符號、上下標等，解決特漢字及殊單位的輸入問題



3、提供橫向曲線走紙方式，提供標尺顯示
4、每4組曲線顯示可以自由組合，自定義曲線顏色

彩色無紙記錄儀軟件
1、信號全量程精度±0.2%
2、無紙記錄儀記錄儀各輸入、輸出通道間完全隔離
3、彩色無紙記錄儀每個通道均支持流量積算功能
4、彩色無紙記錄儀軟件密碼鎖保證用戶組態安全
5、彩屏無紙記錄儀內置GB2312二級漢字字庫(6500漢字)
6、彩屏無紙記錄儀中文菜單組態，可自由組態并顯示工程位號、工程單位
7、工程量顯示數值達到4位半，顯示范圍-9999-19999，還支持真空度運算及科學計數法顯示
8、報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警?？梢杂涗涀罱?5條報警信息
9、報表：彩屏記錄儀提供16天小時報表、128天8小時班報、192天12小時班報、1年日?qǐng)?bào)+月報等多種報表形式
10、流量積算功能：彩色記錄儀4組溫壓補償，支持孔板、渦街等流量計，用于對蒸汽、水、一般氣體等介質的補償運算



方便的數據轉移
1、通過通訊接口將記錄儀歷史數據備份到計算機
2、配備標準USB2.0接口(最大可支持8G容量的U盤)，U盤支持FAT16、FAT32格式，通過普通8G U盤將彩色無紙記錄儀內部數據備份到計算機
3、外接微型打印機，可手動打印數據、曲線，自動定時打印數據，滿足用戶現場打印的需要

網絡集成的軟件
1、電腦通過RS485或RS232C接口與記錄儀連接，對無紙記錄儀進行遠程監控、數據采集、數據備份等操作
2、通過標準MODBUS RTU協議和OPC接口軟件包，可無縫連接各種軟件。彩屏無紙記錄儀除支持DataManagement數據管理彩色記錄儀軟件外，還支持iFix、組態王、MCGS、力控等通用工業組態，無需專用無紙記錄儀驅動
4、支持FAT32文件系統，Windows可自動識別備份文件，無需格式轉換

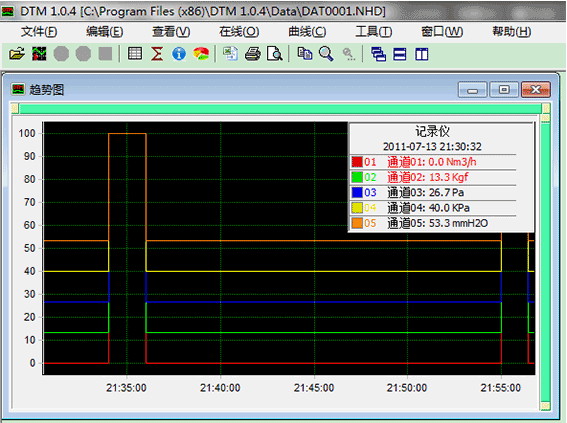

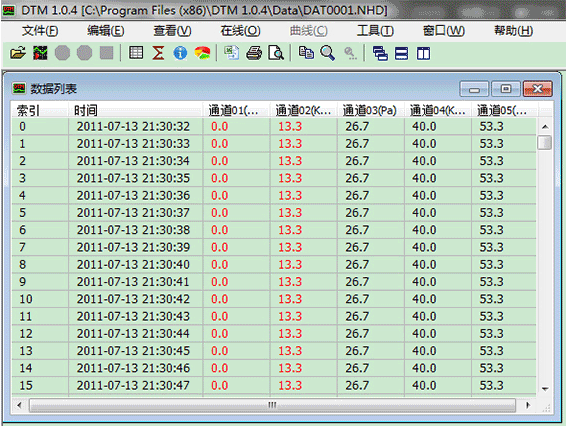

無紙記錄儀上位機管理軟件
無紙記錄儀與上位機可通過軟件實時采集數據和曲線，并記錄歷史數據和曲線，歷史數據還可以導出到EXCEL進行數據處理。U盤和SD轉存的歷史數據和曲線可以通過上位機軟件進行處理





信號類型
1、標準電壓信號:0-5V、1-5V、0-10V、±5V、√0-5V、√1-5V
2、標準電流信號:0-10mA 、4-20mA 、0-20 mA、√0-10mA、√4-20mA
3、毫伏信號:0-20mV、0-100mV、±20mV、±100mV
4、熱電偶信號:B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26
5、熱電阻信號:Pt100、Cu50、Cu53、Cu100、BA1 、BA2
6、線性電阻信號:0-400Ω

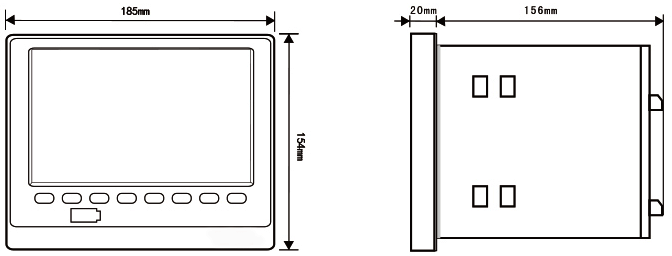

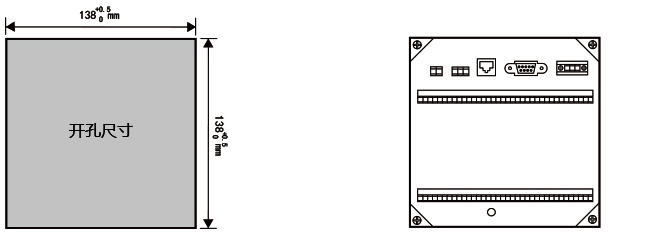

彩色無紙記錄儀外形尺寸：185×154×156mm/開孔尺寸：138×138mm；無紙記錄儀安裝方法：嵌入式儀表板安裝(垂直儀表盤)，允許向后最大傾斜30度安裝，左右水平


YR-ASR600彩色無紙記錄儀選型表

注1：彩色記錄儀總通道數為各種信號輸入通道數之和，總通道數≤48
注2：頻率輸入F4、F8、F12不能同時指定
注3：模擬輸出通道數+繼電器輸出通道數≤18
注4：通訊接口C3(RS485通訊)和C2(RS232通訊)不能同時指定；C4(打印接口)和C5(以太網通訊)可與其他通訊方式同時存在
注5：YR-ASR600記錄儀只支持昌暉儀表微型打印機
注6：模擬變送輸出只支持4-20mA信號輸出

選型舉例
YR-ASR612-1-0/N/N/C2/J6/P/N/USB
144×144×220mm的12路簡體中文版彩色無紙記錄儀，帶6個繼電器報警輸出，帶1路DC24V饋電輸出，帶RS232通訊接口，記錄儀出廠時另帶4G U盤1個，附上位機管理軟件(單機版軟件免費，網絡版軟件收費)

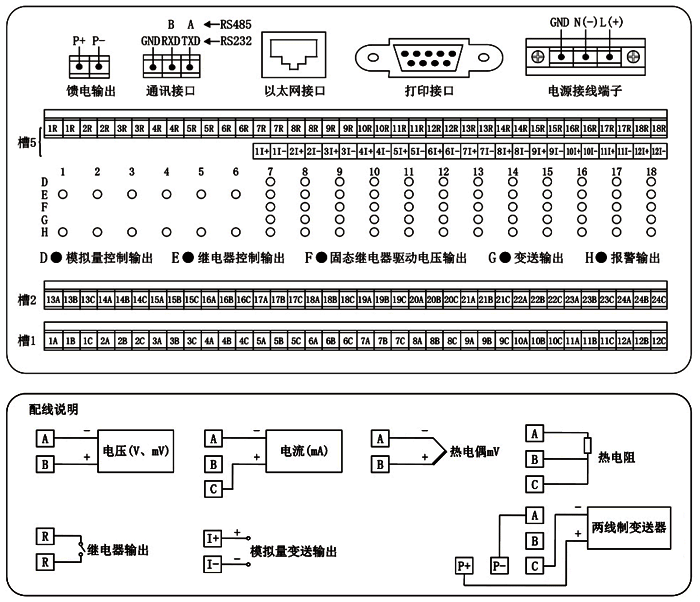

YR-ASR600彩色無紙記錄儀接線圖

彩色無紙記錄儀顯示畫面

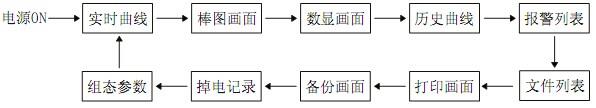

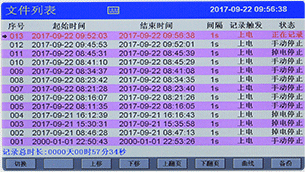

行畫面由實時曲線畫面、棒圖畫面、數顯畫面、歷史曲線畫面、報警列表、文件列表、打印畫面、備份畫面、掉電記錄畫面和組態參數組成。各個畫面采用“切換”鍵來切換畫面。

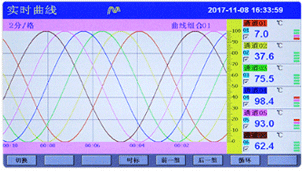

實時曲線：可自由組合顯示曲線和曲線顏色

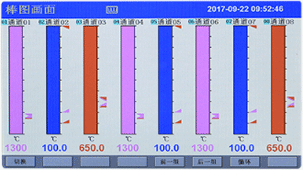

棒圖畫面：以棒圖的形式顯示測量值，同時還可顯示通道位號、工程單位及報警狀態等信息
數顯畫面：顯示實時測量值，同時還可顯示通道位號、工程單位及報警狀態等信息

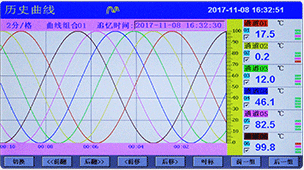

歷史畫面：可向前或向后查看保存在內存中的歷史數據

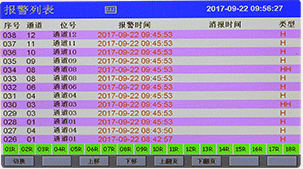

報警列表：顯示最近的通道報警時間、消報時間及報警狀態等信息

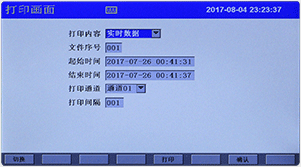

打印畫面：可通過設定起始時間和結束時間來打印這段時間的曲線和數據

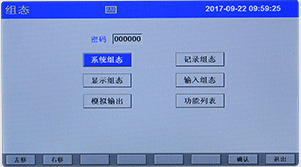

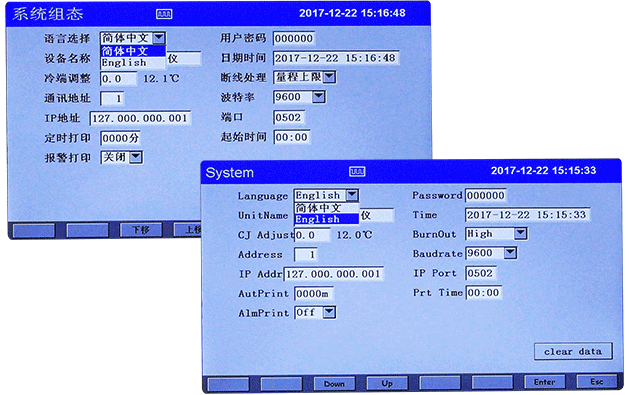

組態畫面：用來查看和修改各組態的參數

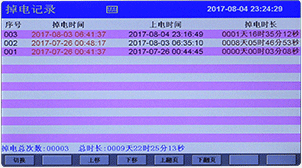

掉電記錄畫面：查看歷史上電/掉電時間記錄


備份畫面：歷史數據和曲線備份設計

無紙記錄儀使用注意事項
1、為了防止觸電，在接通彩色無紙記錄儀電源之前務必進行接地保護
2、在無紙記錄儀通電前務必確認儀表電源的電源是否與供給電源的電壓一致
3、在使用中請勿切斷記錄儀內部或外部的接地保護，否則會使儀表保護動作失效，讓使用者處于危險狀態
4、請勿在可燃性氣體、爆炸性氣體或有蒸汽的場合運行彩色無紙記錄儀，在這樣的環境下使用本儀表很危險
5、不是云南昌暉儀表制造有限公司維修人員或昌暉儀表認可的人員，請勿拆卸記錄儀前面面板，儀表有部分為高壓
6、請?jiān)谇袑?shí)進行接地保護后將儀表與測量對象或外部控制回路連接
7、請嚴格按無紙記錄儀說明書進行操作，防止損壞儀表
8、無紙記錄儀中塑料零部件較多，清潔時用柔軟布擦拭，不能使用苯劑、香蕉水等，以免變色或變形
9、請勿讓帶電品接近無紙記錄儀信號端子，可能引起故障
10、不要讓無紙記錄儀受到外力沖擊
11、在使用過程中如你確認記錄儀有冒煙、聞到有異味、發出異響等異常情況發生，請立即切斷電源，并及時與供貨商或昌暉儀表制造有限公司售后服務聯系(電話：0871-65127691)

無紙記錄儀U盤使用注意事項
1、儲存媒體U盤是精密產品，請小心使用
2、使用U盤請注意靜電保護
3、推薦使用昌暉儀表推薦品牌產品
4、在40℃以上溫度使用U盤時，請?jiān)诒４嬗涗泝x數據時插入U(xiǎn)盤，數據保存結束后及時拔下U盤妥善保存，請勿長期插在儀表上。
5、在打開或關閉彩色無紙記錄儀電源之前請取下U盤
6、當U盤存儲燈點亮?xí)r請勿取下U盤，否則可能會破壞存數據
7、關于U盤的一般使用注意事項請參考U盤所帶的說明書
