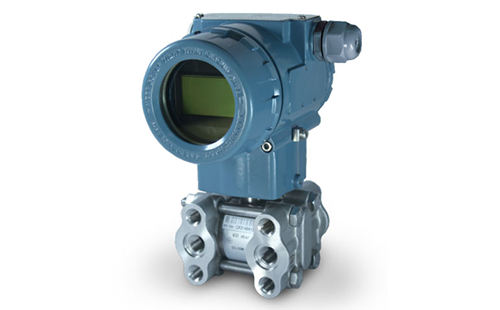

YR-ER105多參數差壓變送器采用瑞士原裝ROCKSENSOR單晶硅壓力傳感器和電路生產，集差壓變送器、溫度測量、壓力測量、流量積算于一體，用于測量液體、氣體或蒸汽的質量流量以及壓差，然后將其轉變成4-20mA-電流信號輸出或485信號輸出。

多參數差壓變送器標準規格
(以標準零點為基準調校量程，不銹鋼316L膜片，填充液為硅油)

1、多參數差壓變送器技術參數
①調量程的參考精度
(包括從零點開始的線性、回差和重復性)
YR-ER105-B：±0.075%
YR-ER105-C：±0.1%
若TD＞10(TD=最大量程／調節量程)則為：YR-ER105-B為±(0.0075×TD)%；YR-ER105-C為±(0.01×TD)%
②環境溫度影響
-25℃~65℃時總影響量為：±(0.15×TD+0.05)%×Span；每10℃之間±0.08%×Span(TD=1時)
-40℃~-25℃和65℃~85℃時總影響量為：±(0.2×TD+0.05)%×Span
③過范圍影響
±0.075%×Span
④靜壓影響
±(0.05%URL+0.075%Span)/10MPa
⑤過壓影響
±0.1%×Span/10MPa
⑥穩定性
±0.1%×Span/3年
⑦電源影響
±0.001%/10V(12-36VDC)，可忽略不計

2、多參數差壓變送器功能規格

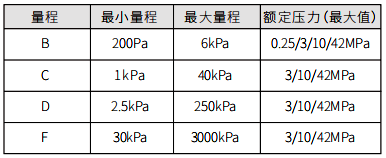

①差壓傳感器量程

②靜壓傳感器量程

③量程限
在量程的上下限范圍內，可以任意調整。
建議選擇量程比盡可能低的量程代碼，以優化性能特征。
④零點設置
零點和量程可以調節到表中測量范圍內的任何值，只要：標定量程≥最小量程
⑤安裝位置影響
與膜片面平行方向的安裝位置變化不會造成多參數差壓變送器零漂影響，若多參數差壓變送器安裝位置與膜片面超過90°的變化，會發生＜0.4kPa范圍內的零位影響，可以通過多參數差壓變送器調節調零校正。無量程影響。
⑥輸出
二線制，4-20mA+HART輸出，HART協議加載在4-20mA信號上
輸出信號極限：Imin=3.9mA，Imax=20.5mA
4線制，脈沖輸出，RS485數字信號輸出
⑦報警電流(模式可設置)
低報模式(最小)：3.6mA
高報模式(最大)：21mA
不報模式(保持)：保持故障前的有效電流值
報警電流標準設置：高報模式
⑧響應時間
放大器部件阻尼常數為0.1s；傳感器時間常數為0.1m-1.6s，取決于多參數差壓變送器量程及量程比。附加的可調時間常數為0.1-60s。對非線性輸出(如平方根功能)的影響取決于該功能，并可據此計算。
⑨預熱時間
多參數差壓變送器預熱時間＜15s
⑩環境溫度
-40~85℃；多參數差壓變送器帶液晶顯示、氟橡膠密封圈時-20~65℃
?儲存溫度/運輸溫度
-50~85℃；多參數差壓變送器帶液晶顯示時：-25~85℃
?工作壓力(硅油)
額定工作壓力分為：0.25MPa、3MPa、10MPa、42MPa四檔
?靜壓極限
從3.5kPa絕對壓力至額定壓力，保護壓力可大于額定壓力的1.5倍，同時加于多參數差壓變送器兩側。
?單向過載極限
多參數差壓變送器單向過載可達額定壓力
?電磁兼容性(EMC)


多參數差壓變送器選型表
