朱紅霞和沈興全工程師在《金屬切削溫度測量方法的研究》文中綜述了金屬切削加工技術中切削溫度的測量方法，并對幾種新穎鉆削溫度測試方法進行概述。分別指出了各類溫度測定方法的適用場合及優缺點，對金屬切削溫度測量方法的發展趨勢做了分析。為金屬切削加工質量、刀具壽命提供了研究依據。

①自然熱電偶法和人工熱電偶法

目前切削溫度測量方法應用廣泛，成熟可靠的是自然熱電偶法和人工熱電偶法。圖1所示為自然熱電偶測溫簡易裝置，作為自然熱電偶兩極的刀具、工件必須是具有不同化學成分的材質，刀具、工件、顯示儀表相連便組成了一個簡單的閉合電路。毫伏計兩端各接有分別來自工件、刀具引出端導線，切削加工時，切削區溫度上升，切削區的刀具工件就相當于一個熱端，毫伏計接連處相當于一個冷端(室溫)，冷熱端之間因?yàn)闇夭畋厝粚?dǎo)致熱電勢，在該閉合電路里冷熱端形成的回路中的電動勢在毫伏表記錄下來，溫度值可從相對應的溫度與毫伏值標定獲知。。采用自然熱電偶法僅限于獲取平均切削溫度，它不能夠測量某一具體點溫度，而且針對不同刀具或工件材料，需要重新對溫度-毫伏值曲線進行標定。自然熱電偶測溫方法主要應用于車削加工。

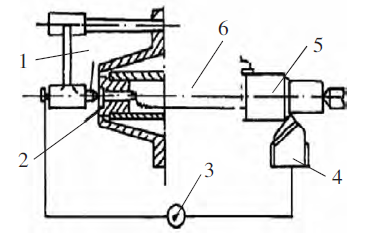

圖1  自然熱電偶法測量切削溫度示意圖
1、鋼頂尖；2、銅銷；3、毫伏計；4、車刀；5、工件；6、車床主軸尾部


人工熱電偶法(見圖2)解決了自然熱電偶法只能測切削區平均溫度這一限制，其能夠測得切削區刀、屑、工件某一具體點的溫度。人工熱電偶是由2種絕緣的金屬絲構成的，而且金屬絲事先已進行標定，金屬絲焊接于刀具或工件的測溫點上或埋進測溫點開的小孔內(小孔會影響刀具里熱流及溫度分布，甚至減弱刀具強度，所以孔的直徑在滿足要求的情況下應盡可能的小)，形成熱端。冷端通過導線串聯毫伏計，與自然熱電偶法同理，冷熱端之間因?yàn)闇夭顚?dǎo)致熱電勢，根據記錄的毫伏值和標定曲線得到熱端溫度。該法不用反復標定特定電偶材料，且電偶材質更換方便，但是對于高硬度材質的刀具，開孔后埋入金屬絲的操作過程困難，致使該法應用推廣受到限制。



a測刀具/b測工件

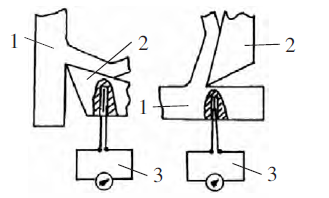

圖2  人工熱電偶法測量切削溫度示意圖
1、工件；2、刀具；3、毫伏計


②新型薄膜熱電偶法

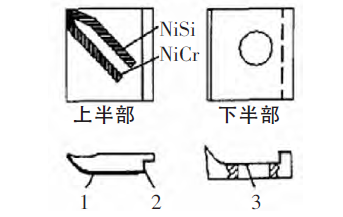

新型薄膜熱電偶法采用真空蒸鍍，將熱電偶材料沉積在絕緣基板上形成的。熱電偶的材料雖然很多，但是必須保證工程技術可靠性、測量精確度。應滿足的要求：不同材料組成的熱電偶能夠輸出較大電動勢；熱電特性、物理性質、化學性質穩定；高導電率、低電阻溫度系數；較好的工藝性，以便成批生產。薄膜熱電偶采用的電極材料在500～1800℃時可用鎳鉻-鎳硅、鉑銠-鉑等。薄膜熱電偶可達到微米級(0.01~0.1μm)。其熱容量小，響應速度快，可用來測瞬變的表面溫度和微小面積上的溫度。大連理工大學的孫寶元教授等采用先進的磁控濺射和離子鍍技術，解決了絕緣、鍍膜牢固性問題。在刀具頭(見圖3)內部濺射二氧化硅絕緣膜并通過離子鍍技術將鎳鉻膜和鎳硅膜鍍?cè)诘毒呱?，補償導線采用與薄膜熱電偶材料相同的2mm的鎳鉻、鎳硅絲，在刀頭下半部加工通孔引出至與室溫一致處。由于熱電偶測溫接點位于刀尖，響應迅速，時間常數約為0.8ms。

比較難測得的，單純采用熱電偶法會有許多局限，測量不便利，誤差較大。采用軟件與熱電偶等硬件相結合的方法是鉆削溫度測量的新渠道。軟件采用LABVIEW虛擬儀器技術實現，利用LABVIEW軟件模塊化、層次化軟件結構，建立鉆削溫度測試信號的界面系統。硬件部分由計算機、數據采集卡、放大電路和電耦回路組成(見圖4)。系統以半人工熱電偶作為傳感器，獲取信號后由數據采集卡送入計算機，在虛擬儀器界面獲取鉆削溫度相關數據或所需圖形。

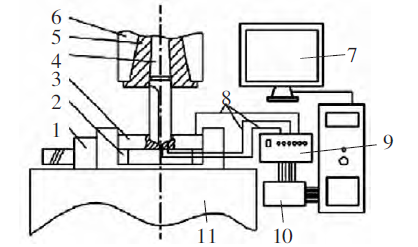

圖4  鉆削溫度測試系統簡圖
1、虎鉗；2、墊塊；3、工件；4、鉆頭；5、卡具；6、主軸；7、計算機；8、康銅絲；9、放大電路；10、采集卡；11、工作臺


④紅外熱像儀法紅外熱像儀法
原理可用公式表示為輻射單元單位面積的輻射能量E，即 E=εσT⁴，公式中ε為物體輻射單元表面輻射率；σ為斯蒂芬-波爾茲曼常數；T為輻射單元的表面溫度。

該方法借助光機掃描器偵測加工面輻射出來的能量，電子信號由各輻射單元輻射能所轉換而成，處理后的信號最終可以以不同方式顯示出物體溫度圖像。如果ε是已知的，由定律可得輻射面溫度場分布情況。使用紅外熱像儀可非接觸測量物體大面積溫度分布，使用方便，但是其價格昂貴，且所測為相對溫度，比實際加工中的切削溫度值稍顯滯后。

⑤增強CCD相機法
CCD即Charge Coupled Device，由半導體材料制作成，具有高感光度，其成像原理是將拍攝到的光線轉換為電荷，電荷再經過模數轉換器芯片轉變成數字信號，壓縮處理數字信號上傳至電腦中，最終得到所采集圖像。增強CCD相機曝光時間很短，干擾濾光片0.8μm，在可見光譜范圍內，對切削區進行拍攝，便可獲得切削加工過程中切削溫度場的表征圖像，切削溫度分布情況依據標定的“溫度-相機亮度水平”來確定。因?yàn)樵鰪?qiáng)CCD相機測溫方法是一種光學測溫法，所以測量切削溫度時可避免接觸加工刀具工件，其拍攝響應時間比較短，有很高的分辨率，制約條件是光學輻射波長。雖然該方法測溫具有許多優勢，但是對于切削加工，動態切削區測溫表面的不恒定性導致輻射系數也是不穩定的，輻射系數會受試件相變、刀具工件表面溫度等眾多因素的影響，最終成像與實際情況有一定差異。圖5為增強CCD相機法測溫裝置示意。

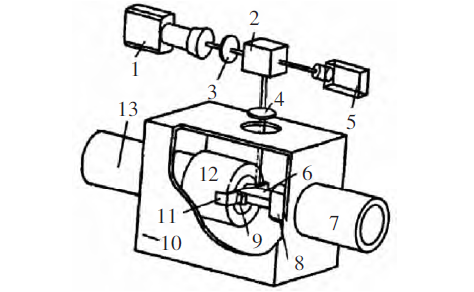

圖5  增強CCD相機法測溫裝置示意圖
1、增強CCD相機；2、分束鏡；3、濾光鏡；4、透鏡；5、氫氖激光器；6、試件；7、發射管；8、投射體；9、切屑；10、密封黑箱；11、刀片；12、刀夾體；13、傳遞管



⑥一種適于鉆削的紅外測溫法
紅外測溫法是輻射式測溫的一種，利用物體的熱輻射現象來測量物體溫度。紅外測溫儀主要包括光學系統、光電探測器、信號放大器及信號處理、顯示輸出等部分。在鉆削加工中，針對筒壁內表面溫度難以直接測得的情況，采用響應速度快、靈敏度高、體積小的紅外傳感器對鉆削溫度進行間接測試的方法。無論密封與非密封狀態，被測物體內部溫度場會隨著所處環境溫度場的變化而變化,其間存在著某一對應關系。根據傳熱學理論,如果被測介質隨環境溫度的變化關系是已知的，通過測定被測體外表面的溫度，所需點的溫度便可間接獲得。圖6為一種對藥筒進行鉆削試驗的紅外測溫裝置示意圖，試驗中使用不同的切削參數對上下表面進行同步測溫。試驗中事先在筒內的一端開一小口將紅外傳感器裝入筒壁內以測量內壁溫度。

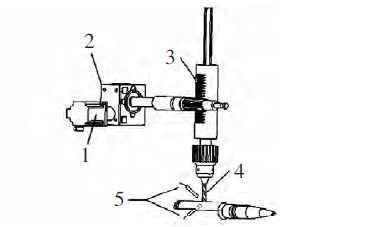

圖6  一種鉆削試驗紅外測溫裝置示意圖
1、步進電機；2、蝸輪蝸桿減速機；3、主軸；4、鉆頭；5、紅外傳感器
