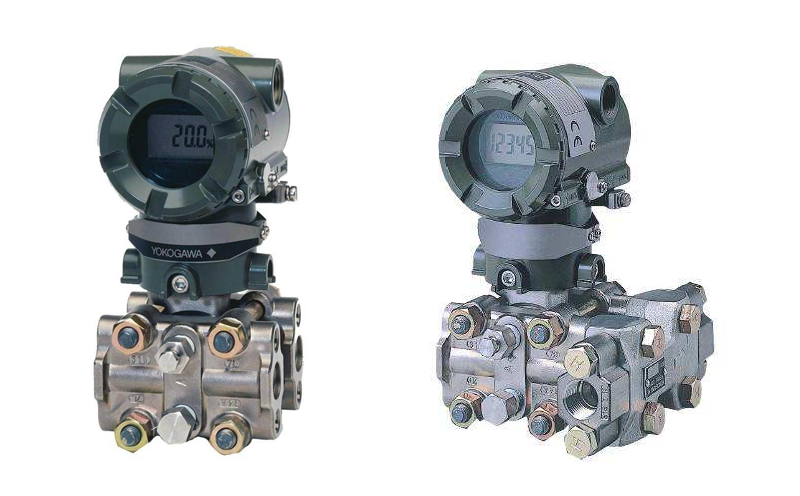

EJA變送器是橫河電機產品，在我國各行業都有不同型號的EJA變送器在使用。昌暉儀表根據EJA變送器說明書和相關技術資料，整理了EJA變送器的零點調整及測量范圍設置教程，方便新手使用。

1、EJA智能變送器的零點調整
①利用EJA變送器外調零螺釘調零
利用EJA變送器上的外調零螺釘調零，將輸出準確調整至4mADC或可用電流表準確讀出的輸出值。
首先關閉引壓閥(總閥)，然后松開排氣塞。此時開始利用變送器外調零螺釘調零。
1)外調零螺釘允許/禁止調零(J20:EXT ZERO ADJ)。選擇壓力變送器能否通過外調零螺釘調零(儀表出廠前已設置為“允許”)。
2)利用變送器的外調零螺釘調零時，使用一字螺釘旋具旋轉變送器外殼盒上的調零螺釘，順時針調節輸出增加，逆時針調節輸出減少。
注：零點調整時的數值變化大小與一字螺釘旋具的旋轉速度有關。因此，精調時應慢，粗調可加快。當零點調校好，至少30s后才能關掉變送器電源。

②EJA變送器使用BT200調零
通過BT200上的單鍵操作調零。
1)選擇參數：“J10:ZERO ADJ”；
2)改變顯示參數的設置點(0%)到實際測量值(%)；
3)按ENTER兩次。

例如:在測量罐體液位時，如果實際液位不能變到零來進行調零，可將輸出調整到一個與實際液位值相應的參考值，這個實際液位值可通過玻璃柱位讀出。

用：“J10:ZERO ADJ”，如果當前輸出為41.0%，則輸入當前實際于45%按ENTER鍵兩次，輸出變?yōu)?5%。

2、EJA變送器的測量范圍設置
測量范圍的設置可以使用測量設置鈕和BT200的參數設置功能進行測量范圍的設置。
①EJA變送器使用測量設置鈕
使用測量設置鈕應當按下列步驟改變上、下限值設定。例將測量范圍改變成0-3MPa：
1)將EJA變送器及測試儀表連接好，并至少預熱5min；
2)按動測量范圍設置鈕；
3)在高壓側加0MPa壓力(大氣壓)；
4)調節外部調零螺釘(減少或增加輸出)；
5)調節外部調零螺釘，直至輸出信號為0%(1VDC)，下限設置完畢；
6)按動測量設置鈕；
7)在高壓側加3MPa壓力；
8)調節外調零螺釘(減少或增大輸出)；
9)調節外調零螺釘，直至輸出信號為100%(5VDC)，上限值設置完畢；
10)按動測量范圍設置鈕；
11)變送器回到正常狀態，其測量范圍設置為0-3MPa。
注意：
A、完成上、下限設置后，不能立即斷電。如設置完后30s內斷電，則設置會回到原設定值。
B、通過改變下限值可自動設置上限值，即上限值=原上限值+(新下限值-原下限值)。
C、設置測量范圍時，如不動測量范圍設置鈕或外調零螺釘，變送器會自動恢復正常狀態。

②利用參數設置功能
1)測量單位位置(C20:PRESS UNIT)。用以下步驟改變單位例如，將“mmHg”換為“MPa”用∧或∨鍵選擇出MPa，按ENTER鍵兩次，確定輸入，按F4(OK)鍵認可。
2)設置測量范圍的上下限值(C21:下限值；C22:上限值)。改變可設定值，測量時的實際量程由上下限值確定，即量程值=上限值-下限值
注意：
A、改變下限值時，上限值也自動隨之改變，因此量程不變改變上限值，下限值不隨之改變，因此量程改變。
B、調校范圍的上、下限值在-32000～+32000內，多達5位數(小數點除外)。
例如，將當前0-3MPa的下限值改設為0.5MPa，輸入“0.5”按ENTER鍵兩次，確定輸入，按F4(OK)鍵確認，為使量程恒定上限值將自動改變。
3)實際輸入時量程改變的設置(H10:AUTO LRV；H11:AOUT HRV)。本功能允許上下限值根據實際輸入值而自動設置。
如果上下限值被設定，則C21：“L0W RANGE”和C22：“HIGH RANGE”也同時隨著改變。
例如，當前測量范圍為0-3MPa，改下限值為0.5MPa。施加的0.5MPa輸入壓力，并進行如下操作：按ENTER鍵兩次，下限值變?yōu)?.5MPa，按F4(OK)鍵認可，上限值自動改變以保證量程不變，C21和C22同時改變。
