儀表系統的電子化、集成化、計算機化和網絡化增加了對雷電的敏感性和易損性，使雷電侵入的影響增大。不但南方地區、沿海、沿江、山地等嚴重雷電危害區域的工廠的儀表系統經常因雷電襲擊而損壞，就連北方雷暴日較少的一些地區的工廠也時常發生雷電損毀儀表系統的事件。儀表及控制系統的雷電防護工程(以下簡稱儀表防雷工程)是石油化工工廠重要的防災減災工程。
1、雷電對儀表系統的危害
雷電對儀表系統的損壞有兩種途徑：直擊雷電流和電磁感應電流。
直擊雷是直接擊中建筑物、大地、設施或設備等實際物體的雷電。對儀表系統就是直接擊中儀表本體或信號線路的雷電。中等強度的直擊雷電流約為10-80kA。
電磁感應電流是線路附近區域的直擊雷電流的電磁感應在線路上產生的沖擊電流，也稱為雷電電涌。電涌電流強度根據實際情況而異，約為幾十到幾百安培。線路上的直擊雷電流或雷電電磁感應產生的電涌會沿線路向兩端流動，損壞測量儀表和信號接收儀表。
工廠建(構)筑物的雷電防護雖然能防止建筑物內和設備及框架下的儀表遭受直擊雷，但不能阻擋雷電電磁感應在儀表內部和線路上產生的電涌。另外，建筑物雷電防護范圍之外區域的儀表及線路仍然受到直擊雷的威脅。
2、儀表防雷工程的確定
由于雷擊和雷電的發生是小概率隨機事件，其物理量是不可測量的，所以不能準確、清晰地定量確定，只能采用評估的方法。
2.1 定量評估方法
常采用的雷電損壞經濟風險評估的方法有兩種：當不設置雷電防護工程時，雷擊事件造成儀表系統損壞導致裝置生產的綜合經濟損失大于防雷工程投資價值時，應實施儀表防雷工程；雷擊事件造成裝置生產的綜合經濟損失大于可容忍經濟損失或預計風險大于可容忍風險時，應實施儀表防雷工程，使預計風險小于可容忍風險。
定量評估方法比較復雜，工程上難以操作。由于雷擊事件是不確定的概率事件，所有的定量評估方法都有不確定性。不同的標準規范有不同的評估方法，各自采用了不同的簡化方法?；痉椒ㄖ皇歉鶕?jù)雷電活動程度和被保護系統的重要程度確定雷電防護等級，按雷電防護等級確定實施防雷工程。
石油化工儀表系統雷電防護等級的確定方法：控制系統中任1臺控制器或任1組I/O模件損壞可能造成裝置生產事故的可能綜合經濟損失與被保護系統的重要程度參考分類見表1所列。
表1 被保護系統的重要程度參考分類
雷電防護等級可根據表2中被保護系統的重要程度分類和年平均雷暴日確定。
表2 綜合評估法雷電防護等級
裝置所在地區的年平均雷暴日數值可查詢當?shù)貧庀蟛块T的資料，但年平均雷暴日并不能反映不同季節不同時期的雷擊次數，也不能反映區域雷擊密度和雷電強度，也就不可能準確地預測或評估雷電活動程度。期待將來氣象部門能夠記錄并提供更有意義的雷電活動數據。
一級防護等級應當實施儀表防雷工程，二級防護等級也適宜實施儀表防雷工程。
在中心控制室及裝置制高點附近可以設置雷電測定裝置和雷電預測裝置，積累廠區雷電活動資料。
2.2 定性評估方法
儀表防雷工程可根據下列情況之一確定，只要有一種條件成立，即應實施儀表防雷工程。
1)發生過危及安全生產的雷擊損害事件的工廠區域。
2)根據GB50057-2010《建筑物防雷設計規范》設置了雷電防護的建筑物，內部裝有電子設備的，特別是連接室外信號線路的。
3)當建設區域曾經出現單日雷擊次數大于N次/d或150 kA以上雷電流強度的雷擊次數多于1次/年時；雷擊次數及雷電流強度可根據當?shù)貧庀蟛块T資料或自行測定結果確定。
4)投資方、保險方或主管責任方可以根據主觀意愿確定是否實施儀表防雷工程(自行承擔風險、損失和責任)。這也是符合IEC標準提到的防災減災原則之一的。
3、儀表防雷系統基本原理和方法
3.1 基本原理
儀表防雷的基本原理是限流、限壓、限能。設法將雷電流在到達儀表之前就大部分泄放入地，并將殘余雷電流產生的電壓限制在小于儀表能夠承受的范圍內，使儀表不受雷電損害。由于雷電持續時間較短，殘余的雷電流不會對信號造成有效干擾。
3.2 設計原則
儀表防雷工程的設計應根據防護目標的具體情況，確定合適的防護范圍，采用綜合的防護方法，保護儀表系統不受雷擊損害，降低雷擊事件的風險，符合防災減災的投資條件，經濟有效地防護和減少儀表系統雷擊事故造成的生產和經濟損失。
3.3 工程方法
儀表防雷工程方法：設置電涌防護器，儀表系統接地，信號電纜的屏蔽，儀表設備的屏蔽。儀表防雷工程采取的每一種方法都是有效的，但都不能代替其他方法，若想得到良好的防護效果，就需要采取全部方法，不可片面地忽略某一種或幾種方法。
SH/T3164-2012《石油化工儀表系統防雷設計規范》根據石油化工儀表系統和工程建設的特點，制定了行之有效的儀表防雷工程方法，簡化了一些不確定的概念和難以實施的方法。例如：沒有用到雷電防護區的概念和某些不切實際的防雷方法。
3.4 儀表系統防雷設計規范
GB50057-2010《建筑物防雷設計規范》是重要的參考規范，但該規范沒有規定石油化工儀表系統相應的防雷工程方法。GB 50343-2012《建筑物電子信息系統防雷技術規范》主要規定了電信系統等的防雷技術，沒有規定儀表系統以及爆炸危險環境儀表的防雷工程方法。
《石油化工儀表系統防雷設計規范》是在雷電防護的理論基礎上，根據近20年來石油化工工廠儀表及控制系統，特別是大規模儀表系統防雷工程的實施、實踐和行之有效的方法進行編制及修訂，以期指導工程設計和建設，預防、減少和消除雷擊事故和損失。該規范以簡明、實用為宗旨，明確基本概念，編制了易于遵循的工程設計規定，注重操作、實施和執行，規定了通用的、可行的工程方法，適用于石油化工企業的儀表系統的防雷工程，填補了目前國內其他防雷規范沒有涉及的范圍和沒有解決的問題。
4、儀表防雷工程接地系統
4.1 控制室儀表接地結構
4.1.1 網型結構
良好有效的接地系統是泄放雷電流的基礎條件?？刂剖覂x表防雷接地系統應采用網型結構的接地系統，適用于各類裝有單體儀表或儀表系統設備的房間或建筑物。
控制室的保護接地、工作接地、本質安全接地、屏蔽接地、防靜電接地、電涌防護器接地等儀表系統接地均應就近接到網型結構接地系統。網型結構避免了接地結構的復雜和不確定性，徹底解決了接地系統的雷電流泄放、地電位差、接地線過長、地線感抗、地電流干擾和多功能接地功效的問題，并且使施工簡便易行。
網型結構采用多根接地排連接成網格的形式。接地排根據室內儀表機柜的排列在機柜下方成行設置，兩排及以上機柜的接地排在兩端及中間連接形成網格。網格行、列間距不大于5m。對于單排設備，可簡化為單根接地排。典型的網型結構原理如圖1所示。
圖1網型結構原理示意
儀表系統的網型結構接地排與室外電氣接地裝置形成等電位接地網，也就是把接地網引到了室內。
4.1.2 網型結構接地排
網型結構的接地排采用截面積不小于40mm×4mm(寬×厚)的銅材或熱鍍鋅扁鋼焊接制作，安裝在機柜底部支撐或支架上，可采用絕緣安裝，也可采用非絕緣安裝，安裝高度應不妨礙儀表電纜的敷設、便于各接地線的連接施工。同一房間的網型接地排應延伸到室內所有的機柜下方，不得采用導線連接的多段式或串聯鏈接式接地排。
網型結構的室內接地網采用至少4根截面積不小于40mm×4mm(寬×厚)的銅材或熱鍍鋅扁鋼接地連接導體經不同路徑、不同方向(四角或四邊)的連接方式分別接到電氣接地裝置引到室內的接地裝置連接板。單邊長度大于30m的室內接地網應增加接到電氣接地裝置的接地路徑和接地裝置連接板，并盡可能均勻分布。網型結構接地排的這些設置形成了雷電電涌泄放的良好條件和等電位接地網，適用于儀表系統所有種類的共用接地。
由電氣專業在控制室內的適當位置設置與電氣室外接地裝置相連接的室內接地連接板。
同一房間的網型接地排應為一個網型結構，不同房間的網型接地排可合并為一個網型結構，也可分為兩個網型結構。
儀表交流電源配電采用TNS系統的接地方式，來自供配電系統的地線(PE線)在儀表配電柜處接到網型接地排。
4.2 控制室儀表接地
4.2.1 儀表機柜及操作臺
機柜內的工作接地和保護接地應按照圖2機柜與圖1所示網型結構接地方式就近接到下方的網型接地排，不再區分工作接地和保護接地。

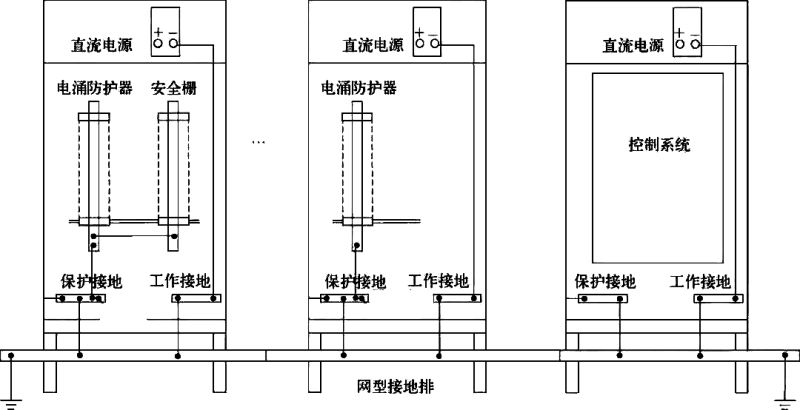

圖2 機柜與網型結構接地示意
機柜內的電涌防護器接地導軌直接接到機柜下方的網型接地排或在機柜內就近接到保護接地匯流條；電涌防護器接地導軌與機柜可不采用絕緣安裝。機柜的柜體應連接到機柜內的保護接地匯流條。
沿著控制室操作臺下方或電纜溝里敷設截面積不小于40mm×4mm(寬×厚)的銅材或熱鍍鋅扁鋼作為接地排，操作臺接地按照圖3所示，就近接到下方的接地排。

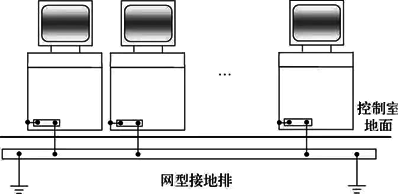

圖3 操作臺接地示意
每臺需要接地的儀表、設備、機柜、儀表盤、操作臺、機架等均應采用接地線接到接地排，串聯連接數量宜小于等于3?？刂剖覂?nèi)所有安裝儀表的金屬結構、支架、框架，以及金屬活動地板等均應連接到網型接地排。
4.2.2 接地連接導體及導線
雷電流是高頻強功率脈沖，接地連接的好壞直接影響雷電流泄放效果。由于線路的感抗對雷電流泄放的影響比線路電阻大得多，并且不能用增加導體截面積的方法有效地減少感抗的影響，所以接地導線的長度應盡可能短、盡可能直線敷設。
網型接地排的延伸和連接、接地排之間、接地排與連接導體之間、接地排與室內電氣接地端子的連接采用截面積不小于40mm×4mm(寬×厚)的銅材或熱鍍鋅扁鋼作為連接導體，并采用直接焊接。這兩種型材作為接地連接導體在石油化工工程中是實用價廉、簡單易得、便于施工的材料，有足夠的強度、截面積和電導率。
SH/T3164-2012規定接地連接線采用絕緣多股銅芯導線，截面積有以下幾種：
1)單臺儀表及現場儀表的接地導線：1.5-2.5mm2。
2)機柜內匯流導軌或匯流條之間的連接導線：2.5-6.0mm2。
3)機柜與網型接地排之間的連接導線：6.0-16.0mm2。
所有接地線的外表面顏色應為黃綠色相間或綠色。
4.2.3 接地連接方法
接地連接導線采用機械連接方法，采用銅或鍍錫銅連接片實現可靠、良好的壓接，并采用帶有防松墊片的鍍鋅鋼螺栓壓接固定。同一壓接點的壓接導線不得多于2根。
接地連接導體之間的連接、接地連接導體與接地排的連接采用至少三邊焊接的方式，焊縫總長度大于160mm，焊接部位做防腐處理；不得采用導線及接線片壓接的方式。
接地連接導體與電氣接地板可以采用帶有防松墊片的鍍鋅鋼螺栓壓接的方式連接。
4.2.4 電纜敷設路徑
為減少導線感抗的影響，接地導線應盡可能短，并采用直線路徑敷設。不得保留多余導線或?qū)?dǎo)線盤成環狀。
為了減少強電流的影響，儀表信號電纜路徑與建筑物防雷引下線、大電流、高電壓電氣設備線路交叉敷設或平行敷設的間距限制見表3所列。
表3信號電纜路徑與防雷引下線等的敷設間距 m
4.2.5 接地標志
控制室內的各類接地導線、接地連接導體、接地排等的施工要易于檢查和維護，并設置明顯標志。通向室外接地裝置的連接點或與電氣接地的連接點應設置明顯的標志。
5、電涌防護器的類型和參數
5.1 電涌防護器的作用
電涌防護器是由非線性開關效應的電流泄放和電壓限制器件所組成，是貼近被保護儀表的最有效的電涌防護設備。儀表防雷工程均應設置電涌防護器，不應以其他防雷方法代替電涌防護器。
雷擊試驗證明設置電涌防護器是保護儀表不受雷電電涌的沖擊，減少儀表損壞和相關損失的有效措施，是其他防雷措施不能代替的，是防雷工程的重要組成部分。其他防雷工程措施能減輕雷電電涌強度，但不能實現最終的防護，而電涌防護器的設置也需要接地系統和正確連接來配合工作。
電涌防護器采用免維護型?？刹捎脦ПO(jiān)測功能的電涌防護器并配置相應的集中監測設備。電涌防護器不應影響和改變儀表系統的特性，應按產品批次檢驗參數和性能，并應具有檢驗合格證。
5.2 類型
電涌防護器按用途分類，常用的有：信號儀表類、網絡通信儀表類、直流電源類、交流電源類等。電涌防護器的選型應根據防護目的、信號類型、安裝地點、安裝方式確定。
標稱供電電壓為24V(DC)的兩線制、三線制、四線制的4-20mA信號儀表或其他信號類型的儀表，以及為單個儀表供電的24V(DC)直流電路應按信號儀表類配備電涌防護器；直流供電的四線制儀表因供電電流較小，視為兩組信號通道，可采用雙通道電涌防護器。其余儀表信號不得采用多信號通道的電涌防護器。
直流電源裝置屬于直流電源類，應按直流電源類配備電涌防護器；交流供電四線制儀表的交流供電應按交流電源類配備電涌防護器。儀表系統網絡通信設備的電涌防護器應按通信線路類配備，規格及各項參數應適用于所連接的通信設備。通信線路是指儀表系統的控制網絡、串行接口等的通信信號線路。
5.3 安裝形式
電涌防護器有通用式、裝配式和集成式。
通用式電涌防護器是非防爆結構、安裝在環境條件較好場所的電涌防護器，通常用于室內安裝；裝配式電涌防護器是可以直接安裝在儀表本體上、不改變儀表防護結構和防爆結構的可以拆卸的電涌防護器；集成式電涌防護器是集成在儀表內部的電涌防護器。由于各儀表制造商設置的集成式電涌防護器性能和規格參差不齊，時有影響防雷效能的事件，因此，當現場儀表不能安裝裝配式電涌防護器時，才采用集成式電涌防護器，并應注意其技術規格。
5.4 信號線路電涌防護器的參數
規范規定的電涌防護器參數均為留有余量的參數，試驗和實踐證明充分有效。所謂高于規范規定參數的電涌防護器均視為符合規定，不意味著性能更優異。
規范規定的電涌防護器的參數有：最大持續運行電壓Uc、額定工作電流IN、標稱放電電流In、電壓保護水平Up、最大漏電流Ic、響應時間、工作頻率等。
5.5 儀表電涌防護器設置
5.5.1 設置原則
電涌防護器的設置應當考慮綜合經濟損失。例如：單臺現場測量信號儀表損壞所造成的直接經濟損失小于電涌防護器價值的，現場測量儀表端可不設置電涌防護器；控制室儀表或信號處理儀表損壞所造成的裝置綜合經濟損失小于萬元的(非定量數值)，現場測量儀表和控制室儀表兩端均可不設置電涌防護器。
現場測量儀表設置電涌防護器的信號回路，在控制室內的儀表也應設置電涌防護器。
儀表系統的雷電防護與儀表系統的防爆類同，不應假定某些儀表不會受到電涌影響就不設電涌防護器，應當從工廠區域、裝置生產和儀表系統整體安全考慮設防。
5.5.2 相關概念參考值
當信號電纜在室外地面以上敷設的水平路徑長度大于100m或地面上垂直高度大于10m時，現場測量儀表端和控制室信號接收儀表應設置電涌防護器。這兩個數值僅為概念參考值，并沒有數值定量意義。
5.5.3 設置電涌防護器的現場儀表類型
符合上述設置原則和相關概念參考值的，或罐區中的下列現場儀表端均應設置電涌防護器：變送器等轉換成電信號的電動、電子測量儀表，電氣轉換器、電氣閥門定位器、電磁閥、電動執行機構等電信號執行器類，熱電阻，電子開關，繼電器，網絡及通信設備，其他對雷電電涌敏感或承受能力差的儀表。
5.5.4 不設置電涌防護器的儀表類型
不設置電涌防護器的儀表如下：熱電偶，機械觸點開關、按鈕，光纜終端，其他能夠承受雷電電涌的儀表。
5.5.5 交流供電的防雷
為儀表供電的交流配電設備的防雷設計由電氣專業按相關電氣標準和規范實施。
在需要設置交流配電設備電涌防護器的場合，按電氣專業的規范配置。工程實施時儀表專業向電氣專業提資料，由電氣專業實施。
6、控制室儀表系統防雷
6.1 機柜屏蔽
控制室儀表安裝于鋼板材料的機柜或金屬外殼內，機柜的門、頂、底等活動部件采用截面積不小于2.5mm2絕緣多股銅芯電線或其他有效的方式與機柜進行導電連接；機柜應與機柜內的保護接地匯流條相連接。
鋼板材料機柜是很好的物理防護體，同時也是電磁屏蔽體，這是分散控制系統、可編程序控制器等常用控制設備的優點。由于控制室儀表采用了金屬材料的機柜、機殼等，又實施了接地，具有較好的屏蔽效果，控制室(包括機柜室)不再需要昂貴、復雜的建筑物電磁屏蔽。如果機柜室下方?jīng)]有干擾源并處于建筑物底層，機柜底部可以不封閉。
6.2 配備電涌防護器
電涌防護器是室內儀表系統雷電防護不可替代的專用有效設備，不僅可以防御雷電電涌，也可以防御沿線路入侵的直擊雷電流。電涌防護器安裝在機柜內。儀表電纜進入控制室后，先接電涌防護器，再接后續儀表系統。
6.3 泄放電涌電流
電涌防護器的重要作用之一是將沿線路來的大部分雷電流泄放入地，所以需要有效地接地?？刂剖覂?nèi)安裝的電涌防護器采用導軌安裝型，并以此安裝導軌作為接地匯流條。電涌防護器接地導軌直接或通過機柜內的保護接地匯流條就近接到機柜下方的網型接地排，實現短距離連接。
7、現場儀表防雷
7.1 雷擊防護
現場儀表的雷擊防護采用屏蔽、接地及安裝電涌防護器的方法。常用儀表的金屬外殼并非全封閉，多為鋁質外殼，不利于雷電防護，因此儀表應避免安裝在設備頂端、突出位置而成為接閃物體。當儀表的安裝位置有可能使儀表形成接閃物體又不能移位時，可將儀表裝在鋼板材質的保護箱或防護罩內，箱體接地。
7.2 現場儀表電涌防護器
現場儀表采用裝配式電涌防護器，對于不便采用裝配式電涌防護器的儀表也可采用內置集成式電涌防護器。對于罐區常用的雷達液位計、伺服液位計、電動閥等儀表，可采用內置式電涌防護器便于成套和安裝。
裝配式電涌防護器安裝在現場儀表的空置進線口或在進線口外配的三通接口上，這是一種較好的安裝方式。外配的三通接口采用密封螺紋安裝結構，例如： NPT錐管螺紋。
裝配式電涌防護器的接線應盡可能短，不應彎曲或有多余的長度。線—地保護型、線—線加線—地保護型電涌防護器的接地連線在儀表內部與接地端子相連接；用于線—線保護的電涌防護器一般沒有接地線，不用接地。
防爆現場儀表裝配電涌防護器不應改變儀表本體的防爆結構；安裝在儀表進線口上的隔爆型的電涌防護器應取得中國相關認證機構的防爆合格證。
7.3 現場儀表接地
現場儀表的金屬外殼通過接地螺釘和接地線與安裝支架相連，安裝支架、儀表保護箱、接線箱及機柜的金屬外殼就近與電氣接地設施連接或與接地的金屬體相連接。金屬設備、容器、塔器和操作平臺上的現場儀表利用設備和操作平臺進行等電位連接?？梢岳脙x表電纜金屬保護管作為接地連接中的某段導體。位于爆炸危險場所的儀表及金屬支架等接地是為了避免雷電流在金屬間隙處引起火花。
8、電纜的屏蔽與接地
8.1 電纜的屏蔽
8.1.1 屏蔽層的作用
電纜屏蔽可以減少電場和電磁場的干擾作用，對電場干擾比較有效，而對電磁場的屏蔽作用有限，特別是雷電產生的高頻電磁場的屏蔽作用更小。
8.1.2 接地的作用和方式
電纜屏蔽層的接地是實現屏蔽作用的條件之一，為了避免異地之間的地電位差產生的電流流過屏蔽層對芯線產生干擾，采用屏蔽層單端接地的方式。
如果利用電纜屏蔽層減少雷電電磁感應對電纜的影響，可以采用屏蔽層兩端接地的方式。雷電電流在電纜屏蔽層接地回路產生的電磁場，可以部分抵消原雷電的電磁場，減少信號線雷電電涌的強度。
解決該矛盾有兩種辦法：第一種是在電纜的一端直接接地，在另一端通過電涌防護器或合適的電容接地。對直流和低頻電流，電容呈現出較高的容抗；對高頻電流，電容呈現出較低的容抗，形成通路。第二種辦法是采用雙層屏蔽，內層屏蔽單端接地，外層屏蔽兩端接地。
8.2 屏蔽方式
8.2.1 外層屏蔽
電纜外層屏蔽可以利用以下方式：電纜保護鋼管、金屬電纜槽，金屬鎧裝屏蔽電纜的鎧裝層，分屏蔽加總屏蔽電纜的總屏蔽層。
石油化工工廠的儀表電纜采用穿鋼管、電纜槽盒或鎧裝的方式實現機械防護，也為電纜外層屏蔽提供了條件。所以，現場儀表的配線和室外敷設的信號電纜、通信電纜和電源電纜采用屏蔽電纜穿鋼管或封閉金屬電纜槽的方式敷設，或采用鎧裝電纜，不需要穿鋼管或封閉金屬電纜槽敷設。
儀表電纜槽采用鋼板或鋁合金板封閉結構，當采用非金屬材料電纜槽時，可采用帶有金屬板內襯或夾層的結構。
保護鋼管和金屬電纜槽宜全程封閉，鋼管與儀表、鋼管之間、鋼管與電纜槽、電纜槽盒之間避免露空，并進行良好的電氣連接，否則在分?jǐn)嗵幏謩e接地。
8.2.2 內層屏蔽
電纜內層屏蔽直接利用屏蔽電纜本身的屏蔽層：單層屏蔽電纜的屏蔽層，金屬鎧裝單層屏蔽電纜的屏蔽層，分屏蔽加總屏蔽電纜的分屏蔽層。
8.3 屏蔽層的接地
8.3.1 接地方式
電纜各種屏蔽方式的接地工程實施可采用的接地方式見表4所列。
表4 屏蔽的接地方式
電纜的外屏蔽應至少在兩端就近接到保護接地，或與接地的金屬設備、結構、框架進行電氣連接。電纜的內屏蔽應在控制室一側接到保護接地或工作接地，已經在現場儀表處自然接地的屏蔽層不在控制室一側重復接地。
由于屏蔽層在電纜的哪一端接地對于屏蔽效果區別不大，為便于接地工程實施，規定在控制室一側接地。屏蔽接地既不是保護接地，也不是工作接地，可以根據情況接到保護接地或工作接地，效果是一樣的。
8.3.2 接續電纜的屏蔽接地
當采用多芯電纜時，現場采用儀表接線箱實現分支電纜連接。這種多芯電纜接續分支電纜的屏蔽層可以接續，也可以分段。進出儀表接線箱的屏蔽電纜的內外屏蔽層在接線箱和機柜處的接地方法可參見SH/T 3081—2019附錄A。
8.3.3 連接方法
屏蔽層接地的連接方法本文不做敘述。
8.4 其他相關處理
8.4.1 鎧裝光纜的金屬鎧裝層
鎧裝光纜的金屬鎧裝層終端采用帶有接地線的鎧裝接頭在光纜終端處接保護接地；光纜中的金屬芯和金屬保護層在終端處接保護接地并進行絕緣處理。
8.4.2 備用電纜及電纜備用芯
備用電纜的屏蔽層、不帶屏蔽層的電纜備用芯宜在控制室一側接到保護接地。
屏蔽層已接地的屏蔽電纜、穿鋼管敷設或在金屬電纜槽中敷設的電纜的備用芯可不接地，應在電纜終端處進行絕緣處理。
8.4.3 電纜進入控制室
如果建筑物附近具備電纜埋地敷設條件，儀表電纜可采用穿鋼管或金屬電纜槽埋地敷設方式進入建筑物，在入口處室外的埋地長度大于15m，并且越長越好。儀表電纜槽或保護管在進入控制室入口處應在室外與電氣接地板連接。
9、本質安全系統防雷
9.1 本質安全系統的電涌防護器
9.1.1 本質安全特性
用于爆炸危險環境的本質安全系統的電涌防護器應通過中國國家測試機構取得相關危險區域的本質安全認證。電涌防護器的本質安全認證僅涉及電涌防護器為本質安全儀表。本安型電涌防護器應符合本安設備的設計和制造標準。
同一本安線路中的現場儀表電涌防護器和控制室端電涌防護器，如果不是無電容及電感的“簡單設備”，則本安線路的工程設計要包括兩者的本安參數。安裝在安全場所的電涌防護器不需要本安關聯儀表的認證。
9.1.2 工作特點
電涌防護器不是本安系統的安全柵，二者工作原理、元器件規格、工作頻率、工作參數完全不一樣，不能互相代替。安全柵是低頻小功率器件，用于限制通向爆炸危險場所的電能，防止引燃爆炸危險場所的可燃?xì)怏w。
電涌防護器的防護對象是室外雷電產生的高頻強功率電流。電涌防護器的作用是把電涌泄放入地，防護雷電電涌對儀表的沖擊，消除或減少雷電電涌對儀表造成的損壞。
9.2 電涌防護器的安裝
控制室內或現場機柜內等本安回路中的安全區域內，保護室內控制系統的電涌防護器應安裝在室外電纜到安全柵之間。電涌防護器和安全柵可以分別安裝在不同的機柜，但宜安裝在同一機柜。在同一機柜安裝時采用電涌防護器導軌和安全柵導軌并排安裝的方式，使電涌防護器與安全柵之間的接線較短，并節省安裝空間，但二者不應安裝在同一個導軌上。
9.3 接地連接
齊納式安全柵需要接地，隔離式安全柵不需要接地。安全柵接地匯流導軌的接地線可接到電涌防護器的接地導軌或機柜的儀表保護接地條。本安系統接地既不是儀表工作接地，也不是保護接地。通過接地系統既與保護接地連接也與儀表工作接地相連。
由于采用網型接地結構，接地導線較短，這種接地方式具有較小的連接阻抗，不必再考慮本安連接電阻的測量，因此本安接地路徑的連線不再需要采用2根導線。
10、現場儀表總線系統防雷
現場總線系統的防雷本文不做敘述。
11、控制系統建筑物防雷設計
11.1 控制室建筑物防直擊雷設計
控制室建筑物的防雷設計不是儀表專業的工作范圍，是由儀表專業提出條件，由相關專業設計。
11.1.1 接閃器
控制室建筑物按GB50057-2010第二類防雷建筑物的規定采取防直擊雷措施。控制室建筑物接閃器采用GB 50057—2010第二類防雷建筑物的接閃網方式，接閃網應沿控制室建筑物的外墻四周均勻?qū)ΨQ布置不少于4根專用引下線，間距不應大于18m。
11.1.2 接地裝置和接地板
由于控制室儀表系統接地網的需要，應圍繞控制室建筑物設置環形接地裝置。接閃網引下線就近直接接入接地裝置。控制室建筑物的鋼筋等金屬體不作為防直擊雷裝置的引下線?？刂剖覂?nèi)四周需要預留不少于4處的接地裝置接地連接板，較大的控制室應適當增加連接板。控制室外電纜進入控制室入口也要留有接地板。
11.2 控制室內的相關設計
控制室建筑物宜采用鋼筋混凝土結構。建筑物的金屬構件、門窗框架及建筑鋼筋等應在建設時就進行等電位連接。安裝儀表系統的控制室、機柜室位置宜選擇在建筑物底層。
儀表系統設備與建筑物外墻的凈距離應大于2.0m。對于抗爆結構建筑物，儀表系統設備與建筑物外墻的凈距離應大于1.5m。
作者：葉向東，現就職于中國石化工程建設有限公司，任副總工程師，教授級高級工程師
