1、OPC UA的信息模型與統一架構

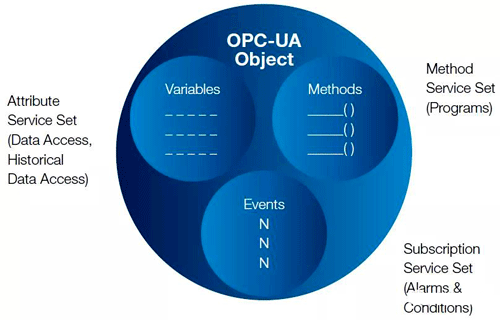

有一些朋友常常會說OPCUA之所以能夠如此普及是因?yàn)樗芸缙脚_(tái)。遠程I/O模塊覺得這不是一個充分條件。我個人認為OPCUA之所以能夠很廣泛的普及是因?yàn)樗慕y(tǒng)一架構與信息模型做的太完善了。OPCUA的信息模型來源于面向?qū)ο缶幊?OOP)的思想，這也是最契合實際需求的。

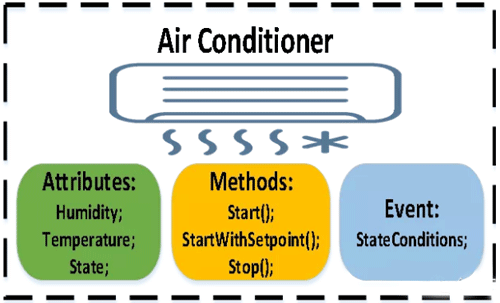

假設在工業現場有若干臺空調需要監控，首先我們需要監視它的溫度，濕度，運行狀態；其次我們需要對它進行啟停操作；然后我們需要接受它的非停事故報警信息；最后我們常常需要分析某一時段的運行參數來判斷空調的狀態。運用面向?qū)ο缶幊痰乃枷?，我們?chuàng)建一個類—空調，在這個類中分別定義相應的屬性，方法和事件，其中屬性即可以是簡單的數據，也可以是復雜的結構體。這個類即可理解成OPC UA的信息模型。OPC UA將現場的這些實時數據(DA)，歷史數據(HDA)還有事故報警數據(A&E)，在同一平臺進行管理，即為統一架構。

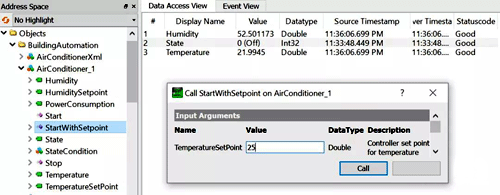

用這種模式來通訊，效果怎么樣呢？下面我們做一個簡單的演示。在unified automation公司出品的demo server中，已經定義了若干個空調，我們通過該公司出品的客戶端UA Expert進行監視。在菜單欄的左側，列出了該空調的屬性，方法和事件；在右側中，這里只是監視空調的溫度，濕度和運行狀態。這時，空調是停止(OFF)狀態。如果需要將空調啟動，并將運行目標溫度設定為比較舒服的25℃，只需要調用StartWithSetpoint方法，并在對話框中輸入目標值即可。
監控事件與報警信息時，創建事件試圖并訂閱該空調的事件。空調的啟停狀態發生會觸發一個事件，空調處于停止?fàn)顟B(tài)則會觸發一個報警，同時在客戶端也可以確認報警。

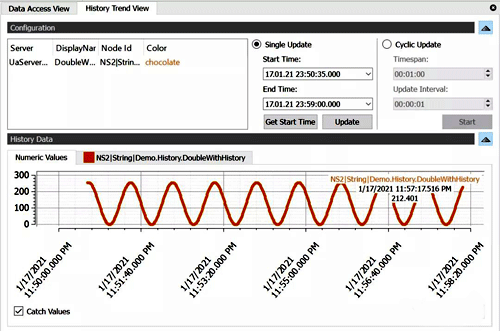

最后，如果在服務器端，將空調某個屬性歷史存儲功能打開，經過一段時間的存儲后，在客戶端就可以讀取歷史數據了。
這就是信息模型與統一架構的魅力，讓一個通訊軟件有了HMI的感覺。

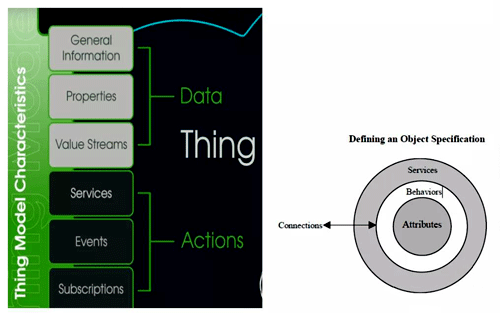

當然，OPC UA的這個信息模型其實也不是在工控界獨領風騷的，在PTC的物聯網平臺Thingworx中的物模型(thing model)，羅克韋爾的CIP協議也都是類似的面向?qū)ο蟮哪Ｐ?。所以說好的設計都是相似的，不好的設計各有各的磕磣。
2、OPC UA的安全性
工業通訊協議初期是以速率和穩定性優先的，那時候?yàn)榱丝刂葡到y(tǒng)安全，很多網絡都是與外網隔離的，因?yàn)橐呀?jīng)被物理隔離，所以協議就沒有做任何的安全設計。而且以前處理的芯片處理能力有限，如果要做加密解密運算的話，會消耗很多的資源，所以只能為了時效性而犧牲安全性。想想Modbus協議，如果你能連接到網絡里，用ModScan是不是可以隨意的修改Modbus從站的數據，無需用戶認證，權限控制；你也可以用一些類似Wireshark之類的抓包軟件很輕松的解析這些明文傳遞的數據包。可以說系統完全是在裸奔的情況下運行的。
不過因?yàn)橄到y(tǒng)與外界是隔離的，如果想攻擊它，你需要騙過廠門口的保安，躲過大狼狗，然后跑到車間，撬開控制柜，接入網絡，然后才能用黑客技術攻擊它。不過如果你已經這么厲害了，是不是直接給控制器上潑一盆水，用這種物理攻擊更高效一些。
但是現在這種情況發生了變化，因?yàn)楣I(yè)網絡希望能夠插上互聯網的翅膀，去做OT與IT的融合，去做工業物聯網(IIOT)。所以，在這種需求下安全成為了最大的需求。就像王堅院士講：安全是互聯網公司的生命。在通訊的過程中面臨著眾多的外部安全威脅，例如：信息泄露，篡改指令，越權操作，偽造重發，泛濫攻擊等。面對這些威脅，OPC UA則使用加密，簽名，用戶認證，權限訪問控制，會話管理等方式一層一層完成深度防御。
OPC UA的安全也是得到業內認可的，不過世界上也沒有絕對安全的協議。Synopsys公司在對一些工業通訊協議進行測試的時候還是發現了一些問題的。所以，OPCUA的安全還是有些工作要去做的。欲戴王冠，必承其重。
3、OPC UA與物聯網(IoT)
物聯網是一個很熱的話題，也實實在在的影響和改變著我們的生活。從上面OPC UA對一個空調的監控的例子中，不難發現OPC UA協議對物的監視與控制是很簡潔流暢的。同時又有了強大的安全性為它保駕護航，因此，在面對物聯網這個風口，OPC UA也希望將自己打造成一款I(lǐng)oT主流協議。OPC UA能夠很好的支持HTTPS，在與HTTPS配合時，可以發送XML或者JSON格式的數據。
現在很多的物聯網平臺也已經支持OPC UA了，比如國外的Azure，國內的阿里云等物聯網平臺。
不過OPC UA最初的client與server之間的查詢與響應的一對一模式最適合通訊節點較少，通訊信息量大且穩定持續的場景。在物聯網的應用場景中，往往通訊節點比較多，但是節點間的通訊量不大，有時還需要一對多、多對一通訊。如果還用一對一的模式去擁抱物聯網，容易撲個空。這時OPC UA引入了pub/sub機制，融合了一些MQTT協議，就能比較好的支持物聯網的場景了。相關的白皮書已于2018年發布，感興趣的朋友可以去官網下載，看看細節。
4、OPC UA常用調試工具
無論是開發OPCUA的產品，還是在現場調試，常常需要一些調試工具。這些工具包括客戶端和一些模擬服務器，Matrikon, IntegrationObjects, unified-automation這些廠家都有出品，可以去官網免費下載的，使用也很簡單。這里推薦unified-automation出品的調試神器UA Expert和UA server。
在調試通訊產品時，通過抓包，分析報文是很有效的手段。對于OPC UA協議，非常推薦使用抓包神器Wireshark來完成這項工作。Wireshark對OPCUA的支持也是很完善的，已經將OPCUA加入所支持的協議列表里，缺省的端口為4840。
打開Wireshark,然后在OPC UA做些操作，比如browse節點。這時候在Wireshark中就能看到這個browse請求的細節，對照白皮書第四篇，瞬間秒懂各個細節。所以，只要左手Wireshark，右手OPC UA白皮書，兩天即可輕松實現從入門到精通。(其實學習任何網絡協議都可以這樣，左手協議解析器，右手白皮書。)
5、OPC UA開源庫
除了上面提到的調試工具之外，現在網上也涌現出很多的OPC UA開源庫，開發的語言也是琳瑯滿目。這也可以看出OPC UA的生態圈是非常好的。巧妙的使用這些庫可以很好的提高我們開發和測試產品的效率，比如完成一些功能測試，回歸測試，性能測試，模糊測試等等。
這里介紹兩款開源庫：
◆python-opcua：源代碼網址為：
優點：它最大的特點就是簡單，用pip install opcua安裝即可，經過幾年更新以后，對OPCUA協議的支持也越來越充分，既支持服務器，又支持客戶端。下面是官網給出的實例，用不到30行代碼就能創建一個包含一個動態點的服務器。
缺點：這個庫的性能差一些；有部分OPC UA協議標準中定義的服務還沒有支持。最后，在使用的過程中發現存在一些bug。
◆UA-.NETStandard：源代網址為：
優點：這個庫是OPC基金會官方出品的庫，包含服務器，客戶端，可以在windows，linux運行，也可以在iOS和Android運行。它的性能很好，拿到了OPCUA實驗室的官方認證，對OPC UA協議標準支持的全面程度自然沒得說了。
缺點：從工控人的角度看，需要一些C#的編程技能，上手稍微慢一點，沒有Python那個庫容易學習。Git上同樣有一些實例工程，可以在它們的基礎上根據自己的開發和測試需求做修改。
6、小結
可以說OPC UA的統一架構真的是包羅萬象，既能做實時數據，又能做歷史數據，既能上云，又能嵌入到控制器，甚至可能被封裝到PLC中的功能碼，將觸角深入到工控通訊行業的各個角落。真所謂：可上九天攬?jiān)?，可下五洋捉鱉。這從它超過14卷的白皮書就能看出它的野心。而且還是一款成長中的協議，還有很多的功能在拓展，比如：OPC UA還在與TSN技術融合，要在數據鏈路層搞點事情。
作為吃瓜群眾，我有時候覺得OPC UA不只是想要統一架構，更是想一統江湖?？墒鞘澜缟蠜]有完美的東西，這樣一個大而全的架構，它的缺點是什么？OPC UA又會用什么樣的方式完善呢？歡迎你也來聊聊你的想法！
