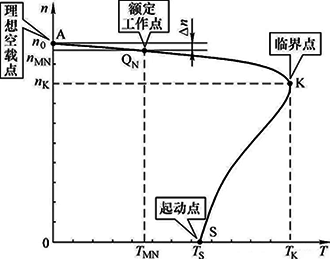

今天要說的話題與電機的機械特性有關，看下圖：



這就是電機的機械特性說的是電機轉速與輸出轉矩的對應關系。

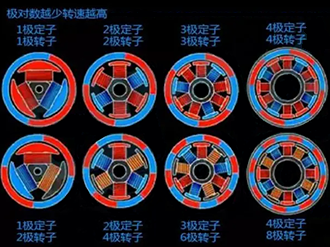

若你是用戶，第一關心的應該是電機轉速，也就是電機級數，這在電機銘牌上可以直觀看到，反映在機械特性曲線上，對應的則是同步轉速n0，所以，通常會說1500轉電機，或3000轉電機，用同步轉速替代其實際轉速了。



正如圖一所標，(0，n0)稱為理想空載點，輸出轉矩為0，輸出轉速為n0，但這只是一種理想狀態，說明的是電機在空載狀態下輸出轉矩趨近于0，輸出轉速趨近于同步轉速。

在調速范圍上，理想空載點也對應了電機的可調范圍。

電機能不能拉的動負載，要看它的臨界點，臨界點對應的轉矩為電機最大輸出轉矩，也就是圖一中的Tk，于此對應的轉速為臨界轉速nk。

電機臨界轉矩與額定轉矩之比稱為電機過載能力，通常過載能力應大于2倍額定轉矩。



額定轉矩在之前說過，可由電機銘牌求得，Tn=9550Pn/Nn，Tn為額定轉矩，Pn為額定轉矩，Nn為額定轉速，相同功率條件下，轉速越慢，電機才會越有勁。

電機能否起來，取決于起動轉矩，也就是圖一中的Ts，起動轉矩Ts要大于阻轉矩，電機才能轉，若Ts轉矩小于阻轉矩，電機只能發出悶聲，根本起動不起來，所以，起動轉矩也叫堵轉轉矩。

電機堵轉時，電流非常大，可達額定電流的6倍，一般不會超過7倍，與起動電流很接近。

電機起動轉矩是轉速為0的轉矩，起動轉矩通常為額定轉矩的1.5倍。



所以，到此匯總一下，電機能不能順利起動，取決于它的起動轉矩，能不能拖得動負載，則取決于它的臨界轉矩。

電機起動的過程是轉速逐步提升的過程，輸出轉矩也逐漸增大，電機的輸出轉矩是轉子電流與主磁通相互作用的結果，所以，輸出轉矩T=kI2Φ2cosθ，k為轉矩常數，I2為轉子電流，Φ2為轉子磁通。

電機拖動的負載并不是固定不變的，會時大時小，所以，電機需要有適應負載變化的能力。

負載增大，轉速降低，負載減小，轉速又回升，但電機輸出轉矩總要與阻轉矩保持平衡，從這層關系講，轉速降低，電機轉矩增大，轉速回升，電機轉矩又將減小。這就是電機適應負載變化的能力。

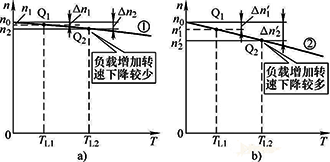

這個轉速的變化幅度，反映在機械特性上，就是Δn，表示負載的輕重與轉速的變化幅度。比如由電機拖動泵，水泵與漿料泵存在很大不同。

本篇就說這么一些，回顧一下電機的機械特性，這在現場會比較實用，能夠?qū)﹄姍C的運行過程做出判斷。
