1、觀察和識別儀表故障現象
儀表檢修應該是有目的性地進行，應先觀察和識別儀表的故障現象，所謂故障現象，就是被修儀表的某個或幾個元件特性變差或變壞的具體體現。觀察識別儀表故障最簡單的做法就是校驗該儀表，看該表送電后能否工作，有沒有輸出，能否對零點或滿度進行調整，這就要求儀表工必須熟悉該表的正常工作狀態及各項技術指標，通過對比分析為識別故障提供依據，否則盲目亂猜故障，既修不好儀表，又對提高檢修技術水平?jīng)]有作用。
2、根據儀表原理分析故障產生的原因
經過以上第一步，現在就應該來分析故障產生的原因了，也許心中也有數了。但這時最好冷靜下來。不要急于用萬用表和電烙鐵。而應先看看儀表電路原理圖。對電路進行詳細具體分析。結合各元件的作用及相互關系，估計哪部分電路最易造成故障現象。是輸入回路，還是輸出回路；是正向通道，還是反饋回路等。尤其對初學者這一步最好不要省略。因?yàn)槊看螜z修都對電路進行具體分析，有助于養成分析問題的習慣，用此方法來逐步了解電路。談到看電路原理圖，現在很多儀表由于種種原因，廠家說明書中都不提供電路圖了，有電路原理方框圖就很不錯了。所以對于修理者就要充分利用所掌握的知識，如儀表的基本原理，集成運算放大器、電子元器件的知識及原來修理過儀表的基本技術，來分析故障產生的原因，對于第一次接觸的新型儀表，即使是經驗豐富的儀表工，可能也要花一定的時間來了解和學習其原理結構及特點。只有對故障原因分析之后，才有可能決定檢查故障的著眼點及采取的檢修方法。
3、先外后內確定故障點
在分析產生故障原因的基礎上，可對故障范圍進行圈定，但判斷是否準確，還要通過檢查測試來確定。而檢查測試要從外到內進行，外規檢查應對照原理圖或方框圖，從輸入端至輸出端逐級檢查，重點檢查引線和元件有無虛焊、開路、短路、燒焦等現象。仔細認真的外觀檢查是儀表檢修的一項重要內容，不要小看了這個檢査。也許在檢查中就會發現問題。外觀檢查沒發現異常，就應該對儀表內部進行檢査了。確定電路故障的方法很多，儀表工可靈活運用，如直流電壓法、對分法、交流信號法等。確定某電路是否有故障，要抓住該級的輸入與輸出關系，只要輸入正常，而輸出不正常，該級電路肯定有故障。

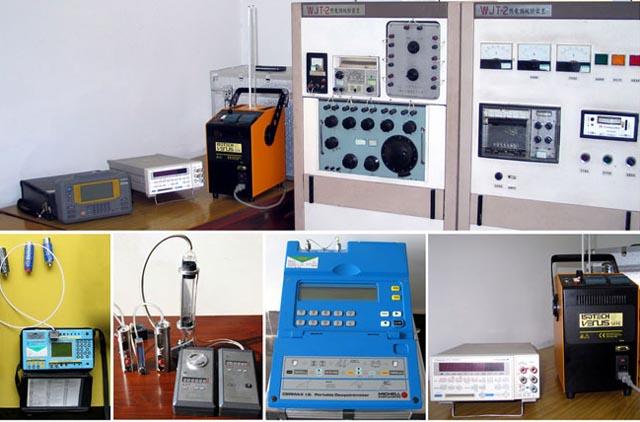

熱工儀表實驗室
4、確定故障元件后排除故障
在確定故障點后，就已把故障范圍縮小到有限的幾個元件和節點上了。對大多數電子元件而言，故障大多就是開路或短路。表現在該元件上的電壓不是過高就是過低，所以測量元件兩端的電壓是很好的方法。如檢查集成運算放大器時，用數字萬用表檢查兩輸人端的電壓大小判斷其是否正常。檢查測量電子元件是檢修的基本功，在很多書上都有介紹，參考相關書籍即可。
在此再次說明電路原理圖的重要性。因?yàn)樵韴D上提供了每一個電子元件的詳細信息和與其他元件的聯系及關系，對于分析故障確定故障元件的作用是顯而易見的，測量元件參數時應進行記錄，以便與正常值進行比較，來判斷元件是否損壞了。如某處電壓值偏離正常值太多，這需要對該級電路進行詳細檢查，再結合原理圖分析是什么原因使該元件損壞，關聯的元件相互有沒有影響，是元件本身?yè)p壞，還是關聯元件的影響而造成損壞。這是需要做進一步的檢查。故障元件查找得比較徹底，才能根本解決問題，否則仍有故障隱患。
用新元件取代已查出的損壞元件后，就可以通電觀察修理的儀表是否恢復正常。沒有恢復，說明還有故障。這時要再返回到上一步驟繼續查找故障，直至儀表恢復正常。
5、校驗及運行考驗
經過檢修儀表能正常工作了，要保證檢修質量，校驗和運行考驗是不可缺少的環節。因?yàn)橥ㄟ^(guò)對儀表整機指標進行全面校驗，可知道其指標是否都合格，如果指標顯著下降，說明還有故障存在。就需要再進行檢查和修理，直至儀表性能指標全部合格為止。這時就可對修理好的儀表進行運行考驗，具體操作詳見“為什么修理好的儀表要進行運行考驗?”一文。
本文來自黃文鑫老師編著的《儀表工問答》一書，如果您對這本書有興趣，可與網站客服索取。
